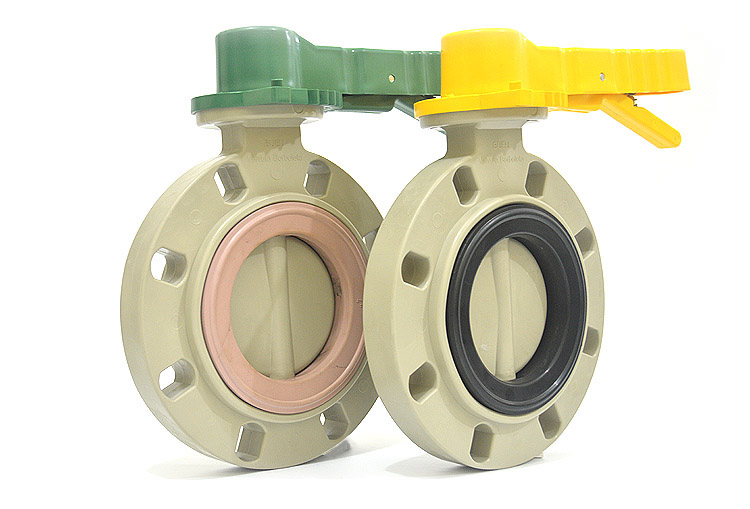

A válvula de borboleta tem um corpo, uma sede resiliente (VITON® OU EPDM), um disco de borboleta, uma haste, uma placa de posicionamento dentada, e uma manopla. A sede resiliente está sob compressão quando montada no corpo da válvula, fazendo assim uma vedação em torno da borda do disco e ambos os pontos superior e inferior em que a haste passa através da sede. Monta-se de modo a formar uma vedação positiva em torno da haste para proteção adicional.

Para fechar ou abrir uma válvula de borboleta, gire a manivela apenas um quarto de volta para girar o disco de 90 °. Algumas válvulas de borboleta maiores podem ter um volante que opera por meio de um arranjo de engrenagens para operar a válvula. Este método é utilizado especialmente onde há limitações de espaço impede a utilização de um cabo longo.

*Possibilidade de instalação de atuadores pneumáticos ou elétricos.

CARACTERÍSTICAS TÉCNICAS:

Acionamento: Alavanca graduada, caixa redutora de engrenagem, atuador pneumático ou elétrico.

Corpo: PP.

Borboleta: PP, PVDF.

Diâmetros: DN 2” a DN 14”.

Conexões: Waffer entre Flanges.

Acessório: Colarinho/espaçador (*).

Vedações: EPDM ou VITON.

Classe de Pressão: PN-10 até DN 4”, acima consultar o fabricante.
